氟碳漆廠家講述使用無機富鋅漆時應注意的要點
導讀：無機富鋅底漆是以硅酸鉀（鋰）水溶液、鋅粉等組成，主要分為水性無機富鋅和醇溶性無機富鋅兩種，漆膜具有十···

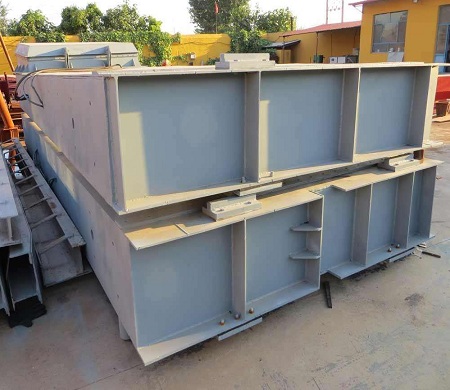

無機富鋅底漆是以硅酸鉀（鋰）水溶液、鋅粉等組成，主要分為水性無機富鋅和醇溶性無機富鋅兩種，漆膜具有十分優(yōu)異的防銹性能、硬度高、耐高溫、干燥性能超群等性能優(yōu)勢，其突出特點就是可耐高溫400度。適用于噴砂處理至Sa2.5級的裸鋼表面、大氣環(huán)境下的鋼鐵構件防腐蝕，以及容器罐內、保溫層下的鋼鐵構件防腐蝕。下面就跟著氟碳漆廠家一起了解該產品在使用過程中應注意的要點。
無機富鋅底漆在使用過程中應注意的幾大要點：
1、噴砂前處理
無論是醇溶性的還是水性的含鋅量都比較高，可達80%左右，為了使鋅粉起到作用，讓鋼材和鋅粉很親密的接觸。鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um，要是采用電工工具除銹需達到St3級。如果達不到，會影響附著力，造成漆膜開裂的情況。
2、噴涂方法
常用的噴涂方法有空氣噴涂和無氣噴涂，水性的更適合用空氣噴涂，空氣噴涂施工慢，但對于減少干噴有很大的幫忙而醇溶性無機富鋅底漆噴涂易產生干噴，但是效率更高一些。噴前可酌情添加稀釋劑。加太多了易導致流掛。
3、涂裝環(huán)境
涂裝的環(huán)境建議保持濕度在40%－60%。當溫度＜0℃時要特別注意表面是否有結冰，對附著力會有影響。當溫度＞40℃時，溶劑渾發(fā)的較快，需要適當?shù)奶砑酉♂寗﹣硎褂谩?/span>
4、固化時間
無機富鋅涂料在低溫和低濕環(huán)境里，固化時候會比較久一些，可能需要幾天時間，通常施工4h到5h后可以噴灑清水來增加濕度。
5、涂層厚度
通常涂膜厚度在75μm左右。如果是只涂單層來使用，用于石油或化學品食管內壁時，涂膜厚度要需達到90－100μm，太厚的話，漆膜容易開裂。
以上就是氟碳漆廠家為大家分享的無機富鋅漆在使用過程中應注意的幾個要點，另外，由于該產品漆膜硬度高，柔韌度不夠，不太適合薄型的鋼結構，更加適合于大型鋼結構，大型鋼結構不易變形，固化后更不容易破損。
- 上一篇：氟碳漆室外裝飾效果簡述
- 下一篇：金屬氟碳漆涂刷之后墻面出現(xiàn)坑洞的原因
